Durchflußmessung
Die Flowprobes wurden für die Zusammenarbeit mit dem CMR V-Sensor konstruiert. Beim V-Sensor handelt es sich um ein wandmontiertes Mikromanometer mit kalibriertem Meßgeber, der ein lineares Ausgangssignal in m/s oder m3/s liefert. Das bedeutet, der V-Sensor ist das wichtigste Teil der Geschwindigkeitsabfühlung. Um den tatsächlichen Geschwindigkeitsdruck im Kanal zu ermitteln, werden mehrere unterschiedliche Veloprobes und Flowprobes zusammen mit Flowgrids verwendet.
Kanalgeschwindigkeits-Veloprobes
Die Veloprobe aus rostfreiem Stahl ist in allen Längen lieferbar und wird für jeden Kanal entsprechend gefertigt. Die Veloprobes können gedreht und so abgestimmt werden, daß sie dem Staurohr entsprechen.
Montageanordnung für Veloprobes
Die CMR Veloprobes aus rostfreiem Stahl oder die runden Flowprobes aus Aluminium können auf eine Platte aus rostfreiem Stahl zusammen mit dem V-Sensor montiert werden. So läßt sich eine kompakte Luftdurchflußmeßstation realisieren.

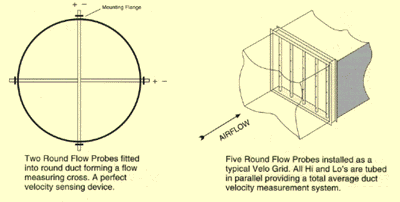

Runde Flowprobes
Die runden Flowprobes wurden für die Messung des Luftdurchflusses an vielen verschiedenen Kanalstellen konzipiert. Sie können an fast allen Positionen installiert werden, außer vor Durchflußregeldämpfern. Alle runden Flowprobes werden entsprechend der Kanalgrößen hergestellt und können als Flowgrid gebaut werden.
Flowgrid / Velogrid
Die Rahmengröße von Flowgrids kann spezifiziert werden und geeignete Flansches werden in die Standardkanalsegmente montiert.
Typische Flowprobe-Anwendungen
Ovale Flowprobe für Schalldämpfer
Die ovale Flowprobe wurde speziell für den Einbau in Dämpferwege konstruiert. Um eine Durchschnittsmessung des Gesamtluftflusses zu erhalten, können Sie ein Flowprobe in jedem Weg montieren und mit der roten und blauen Röhre von CMR alle Hoch- und Niederdruckwege mit den CMR T-Stücken verbinden.
