Mesure du flux
Les Flowprobes ont été conçus pour fonctionner conjointement
avec le capteur CMR V. Le capteur V est un micromanomètre émetteur
étalonné, fixé sur un mur et fournissant un signal
linéaire de sortie en m/s ou m3/s.
Le capteur vest conc l'èlèment le plus important de détection de vitesse.
Afin de lire réellement la vitesse de pressurisation dans le conduit,
plusieurs Veloprobes, Flowprobes et grilles sont employés.
Veloprobes et vitesse de conduction
L'ensemble Veloprobe en acier inoxydable est disponible dans toutes les
longueurs, et il est adapté à tous les conduits. Les Veloprobes
peut être tournés et réglés pour equivaloir à
un tube de Pitot.
Dispositif de montage pour Veloprobes
Les Veloprobes CMR en acier inoxydable ou les Flowprobes ronds en aluminium
peuvent être montés sur une plaque en acier inoxydable avec
le capteur V, la rendant station compacte de mesure du flux d'air.

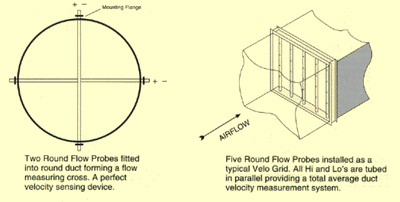

Flowprobes ronds
Les Flowprobes ronds ont été conçus pour mesurer les
flux d'air dans plusieurs emplacements différents d'une conduite.
Ils peuvent être installés dans presque toutes les positions
sauf devant un modulateur d'humidité. Tous les Flowprobes ronds
sont étudiés pour s'adapter à la taille des conduits
et peuvent être intégrés dans une grille de flux.
Grille Flow/Grille Velo
La taille du cadre de la grille peut être précisée.
Cette dernière devra être munie de collerettes adaptées
au montage dans des sections de conduits ordinaires.
Applications typiques du Flowprobe
Le Flowprobe ovale pour les atténuateurs
Le Flowprobe ovale a été conçu pour s'adapter dans
les atténuateurs. Pour obtenir une mesure moyenne globale du flux,
il suffit d'installer un Flowprobe dans chaque voie de passage et d'employer
le tube CMR rouge et bleu pour connecter toutes les basses et hautes pressions
ensemble avec les pièces CMR en forme de T.
