Applications VAV à volume d'air variable

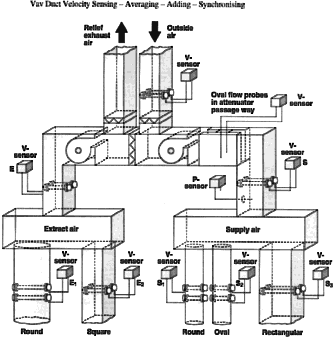

L'illustration montre une application typique pour les Veloprobes CMR avec
calcul de vitesse moyenne en canalisation, les capteurs V et P.
La gaine d'approvisionnement en air peut être équipée soit d'un Veloprobe central, soit d'un Veloprobe individuel sur chacune de ses branches. Dans de nombreux cas, les positions des Veloprobes sont imposées par la conception du bâtiment. La position du Veloprobe CMR n'a pas d'influence sur l'obtention des résultats nécessaires. Pour une installation de fourniture simple, avec une gaine d'extraction unique, le capteur V mesure l'approvisionnement réel du bâtiment et renvoie des volumes. Comme les deux capteurs V sont étalonnés pour fournir un signal linéaire de volume d'air, la synchronisation de l'air fourni et extrait est facile. Les Veloprobes sont aisément réglés par l'ingénieur délégué au cours de la mission finale. Pour les applications à conduites multiples, le volume total d'air approvisionné est dérivé par l'ajout d'une longueur donnée de gaines individuelles. Ceci est également vrai pour le renvoi d'air pour lequel les formules suivantes peuvent être appliquées : S = E ± un décalage pour l'établissement de la pressurisation positive ou négative. S1 + S2 + S0 = E1 + E2 ± décalage S = E1 + E2 ± décalage Les Veloprobes sont conçus pour atteindre une spécification de 4 m de longueur. Le capteur V accepte des courants nominaux de 3, 9, 13, 20 et 28 m/s. Les autres valeurs sont disponibles sur demande. Tous les capteurs V et P peuvent être interconnectés avec un système bms ou un réseau informatique MPC 100 afin de réaliser facilement un cadrage et un contrôle à distance. Afin d'établir la commande des dispositifs : (a) forme et taille des canalisations (b) volume d'air en mètres cubes par secondes et en mètres par secondes (c) type de bms ou de contrôle nécessaire, par exemple 0 - 10 V, 4 - 20 mA ou signal RS 485 (d) position de montage (e) distance entre la position de montage du capteur V et les Veloprobes
|
